Конструкция сепаратора.

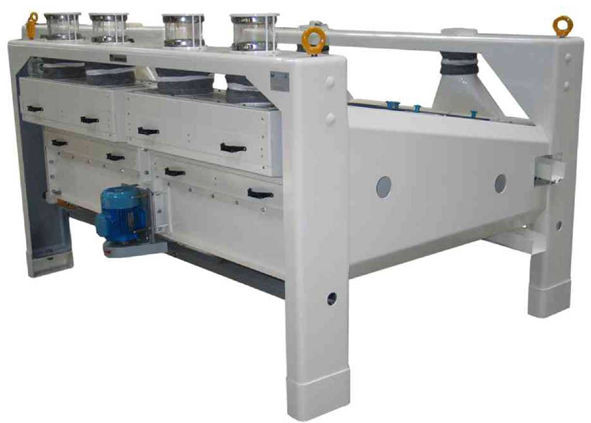

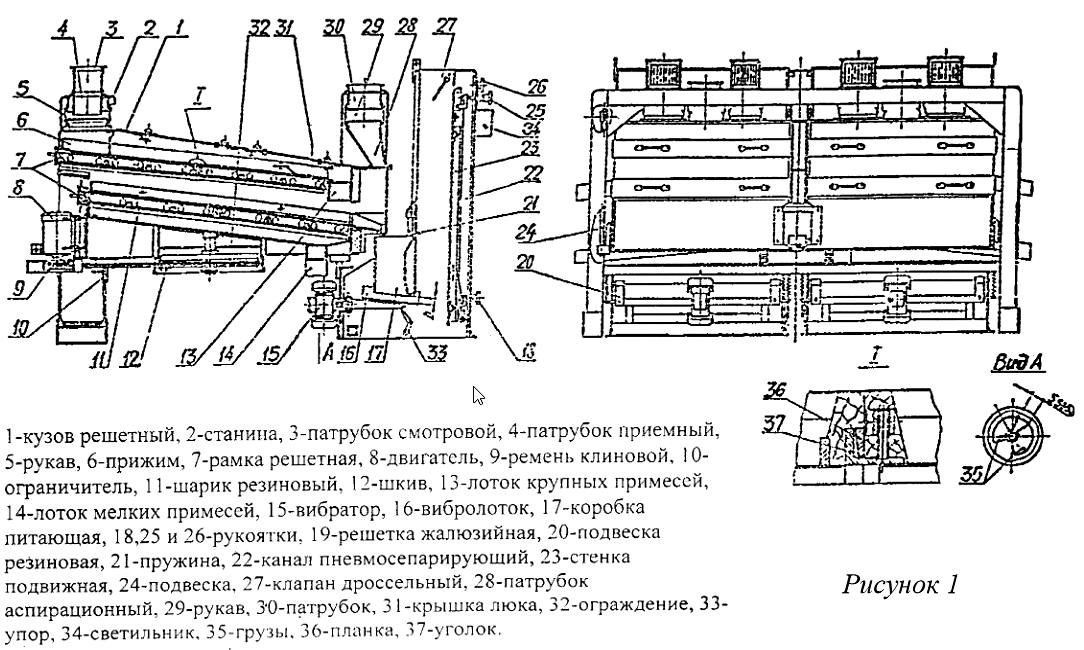

Сепаратор состоит из закрытого решетного кузова 1, подвешенного к станине 2 на упругих подвесках 24 и блока из двух пневмосепарирующих каналов 22. Решетный кузов состоит из двух параллельно работающих секций, в каждой из которых в два яруса установлены выдвигающиеся решетные рамки 7. В сепараторе А1-БИС-100 каждый ярус состоит из двух решетных рамок, соединяющихся при их установке в кузов с помощью зацепных устройств, состоящих из уголков 37 и планок 36. Решетные рамки продольными и поперечными брусками разделены на ячейки, в каждой ячейке имеется по два резиновых шарика 11 диаметром 35 мм, предназначенных для очистки решет от застрявших частиц. К нижним плоскостям решетных рамок прикреплены сетчатые фордоны. Решетные рамки, подогнанные по секциям, вставляются между боковинами кузова по направляющим уголкам. При освобождении решетных рамок прижимы 6 отходят приблизительно на 46 мм от решет, в результате чего обеспечивается простой и надежный демонтаж решетных рамок. На передней связи станины установлены патрубки 4 и смотровые патрубки 3. На патрубки станины и решетного кузова надеты матерчатые рукава 5 с вшитыми в них резиновыми уплотняющими кольцами. В зоне выхода из решетного кузова очищенного зерна установлены аспираци-онные патрубки 28, соединенные с патрубками 30 станины матерчатыми рукавами 29. С целью предотвращения возможных ударов кузова о станину при пуске и остановке машины на нижних связях станины закреплены ограничители 10 с резиновыми амортизационными кольцами. Лотки 13 и 14 служат для вывода крупных и мелких примесей. Пневмосепарирующие каналы 22 предназначены для выделения из зерна легких примесей. В составе сепаратора имеются два пневмосепарирующих канала, в каждый из которых зерно поступает из соответствующей секции решетного кузова. Зерно с подсевного решета поступает в питающую коробку 17, из которой направляется на вибролоток, подвешенный к стенкам пневмосепарирующего канала на резиновых подвесках 20 и пружинах 21 и совершающий колебательные движения в горизонтальной плоскости от электровибратора 15.
Технологический процесс работы сепаратора.
Технологический процесс осуществляется следующим образом. Очищаемое зерно из самотеков двумя параллельными потоками поступает в две секции решетного кузова. Оба потока зерна с помощью двух распределителей, входящих в комплект поставки сепаратора, устанавливаемых на приемные патрубки, разделяются на два потока. Таким образом в сепаратор направляются четыре потока зерна(по два в каждую секцию кузова). Дальнейшее описание технологической схемы приводится для одной секции кузова и одного пневмосепа-рирующего канала. В сепараторе А1-БИС-12 из приемного патрубка зерновая смесь поступает на распределительное днище, на котором с помощью скатов распределяется равномерным слоем по ширине сортировочного решета. В сепараторе А1-БИС-100 из приемного патрубка зерновая смесь поступает на сортировочное решето, на котором с помощью клапана распределяется равномерным слоем по всей его
ширине. Фартук уменьшает возможность попадания зерна в отходы. Крупные примеси(сход с сортировочных решет) выводятся из сепаратора лотком, а смесь зерна с мелкими примесями проходом через сортировочное решето поступает на
подсевное решето. Мелкие примеси(проход подсевного решета) по днищу кузова направляются в лоток и выводятся из сепаратора. Очищенное на решетах от крупных и мелких примесей зерно поступает в питающую коробку пневмосепарирующего канала и на вибролоток. Высота уровня зерна в питающей коробке может регулироваться с помощью пружин. Наличие подпора зерна в питающей коробке способствует более равномерному распределению зерна по ширине пневмосепарирующего канала и предотвращает подсос воздуха в этой зоне. Под действием массы зерна образуется
щель между вибролотком и стенкой питающей коробки, через которую зерно поступает в зону воздействия воздушного потока.
Поступление воздуха в зону пневмосепарирования осуществляется в основном под вибролотком. Для сепаратора А1-БИС-12 часть воздуха поступает в канал через жалюзийные решетки в задней стенке, предотвращая при этом оседание пыли внутри канала. При проходе воздуха через поток зерна легкие примеси выделяются из зерно-вой массы и выносятся воздухом через канал в осадочное устройство(горизонталь-ный циклон, фильтр и т. д.). Четкость сепарирования в пневмосепарирующем канале регулируется установкой положения подвижной стенки с помощью ручек. Регулирование расхода воздуха производится поворотом дроссельного клапана ручкой. Очищенное зерно из пневмосепарирующего канала через отверстие в полу помещения по самотекам поступает на дальнейшую обработку. С целью уменьше-ния выделения пыли в помещение на решетном кузове в зоне выхода зерна установлены патрубки, которые с помощью матерчатых рукавов и патрубков
станины присоединяются к системе аспирации мельничного предприятия.
