Технологический процесс работы скальператоров А1-БЗО исп.1,2,3.
Принцип работы скальператора заключается в последовательной очистке зерна от грубых по-сторонних примесей, соломы и стеблей. Исходная зерновая смесь поступает равномерно че-рез приемный патрубок по лотку внутрь приемной части решетного цилиндра. Проходя через
отверстия очищенное от примесей зерно по выпускному патрубку, образованному нижними на-клонными стенками корпуса, выводится из скальператора и подается на последующую перера-ботку.
Отобранные примеси, постепенно перемещаясь к открытой части решетного цилиндра, осво-бождаются от застрявших в них зерен и сбрасываются шнеком в выпускной патрубок для отходов.

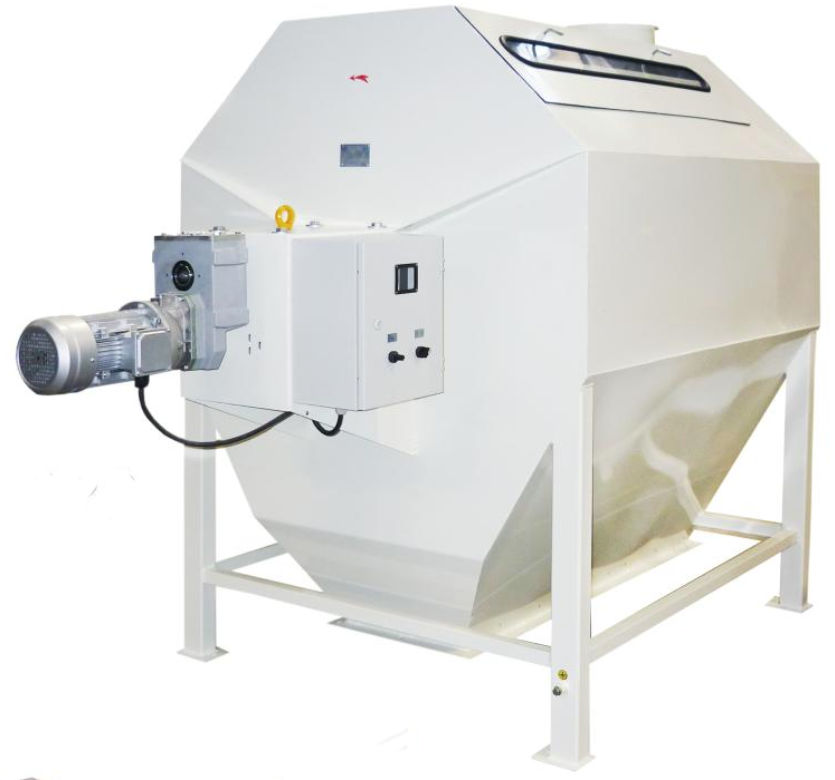

Конструкция скальператоров А1-БЗО исп.1,2,3

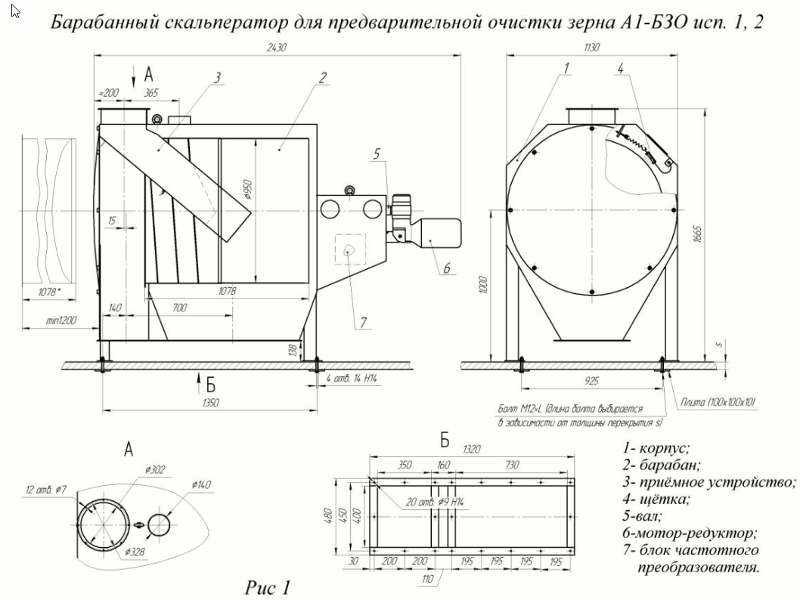

Скальператор (рис. 1, 1а) состоит из следующих основных узлов: корпуса 1, решетного цилин-дра 2, приемного устройства 3 , щетки-очистителя 4, вала 5 ,мотор – редуктора 6 и блока час-тотного преобразователя 7.
Корпус сварной конструкции, изготовленный из листовой стали, представляет собой закрытую со всех сторон рабочую камеру для размещения решетного цилиндра. К корпусу приварены четыре стойки, имеющие опорные пластины с отверстиями для крепления машины к перекры-тию болтами. На одной торцевой стенке корпуса с внешней стороны приварен П-образный кронштейн, служащий для установки подшипниковых опор приводного вала и узлов привода. На другой стенке имеется отверстие для установки и вынимания ситового барабана, закры-ваемое съемной крышкой. Ситовой барабан с горизонтальной осью вращения закреплен консольно на приводном валу и является основным рабочим органом скальператора. Он состоит из сферического днища, при-емной части цилиндрического решета с размерами отверстий 14мм и сходовой — с размерами отверстий 10мм для исп. 1 или приемной части цилиндрического решета с размерами отвер-стий 20 мм (или 25мм) и сходовой – 12 мм (или 10мм) для исп. 2 и исп. 3. На внутренней поверхности сходовой части решетного цилиндра приварена из листовой стали винтообразная лопасть в 2 1/2 оборота и служащая для ускорения вывода из скальператора примесей. Привод скальператора осуществляется мотор-редуктором, расположенном на валу машины, с частотным преобразователем. Схема подключения и управления вложены в паспорт, который находится в блоке частотного преобразователя. Регулировка оборотов барабана скальператора осуществляется потенциометром на блоке частотного преобразователя. На табло частотного преобразователя отражается частота на-пряжения питания мотор-редуктора. Соответствие частоты напряжения мотор-редуктора и оборотов барабана скальператора све-дены в таблицу и прилагается к руководству по эксплуатации. Щетка-очиститель с эластичными прутками расположена сверху вдоль решетного цилиндра и закреплена в держателе, откидывающемся на шарнирах. Приемное устройство состоит из патрубка и наклонного лотка корытообразной формы.
